PRASMATIC TCS 310 COMBI

PRASMATIC TCS 310 COMBI

La TCS è la serie di fardellatrici e incartonatrici automatiche Prasmatic principalmente dedicate alle industrie del food e del dairy dove l’esigenza primaria di grande affidabilità si coniuga con la necessità di un elevato numero di soluzioni d’imballaggio ed il rispetto di alti standard qualitativi e d’igiene.

PRASMATIC TCS 310 COMBI
E' POSSIBILE SCEGLIERE FRA ALIMENTAZIONE IN LINEA O ORTOGONALE
CAPACITA' PRODUTTIVA: FINO A 30 PPM
DIVERSE TIPOLOGIE DI PACKAGING SECONDARIO

Benefits di prodotto

QUALITA'

Soluzioni per il packaging di alta qualità

COMPATTA

Dimensioni compatte

AFFIDABILE

Alta affidabilità

IGIENE

Alti standad di igiene

ERGONOMICA

Design ergonomico

FLESSIBILE

massima flessibilità ed efficienza

FACILE MANUTENZIONE

Facilità di uso e manutenzione

COMPONENTI STANDARD

SEPARATORE ROTANTE A 90°
SEPARATORE ROTANTE A 90°

consente di separare gruppi di prodotto o confezioni di prodotto provenienti da un nastro di alimentazione ortogonale. Il separatore è composto da un gruppo di selezione del prodotto e da un dispositivo a barre rotanti azionato tramite brushless

SEPARAZIONE DISCONTINUA DEL PRODOTTO
SEPARAZIONE DISCONTINUA DEL PRODOTTO

Sistema di separazione a pressino indicato per medio/basse velocità. Il prodotto necessario alla realizzazione del formato viene separato tramite l’azione combinata del pressino e del nastro di trasporto inferiore. Massima semplicità di regolazione

SEPARATORE A PINZA DOPPIA
SEPARATORE A PINZA DOPPIA

Il dispositivo consente di separare gruppi di prodotto, come astucci o brick, provenienti da un nastro di alimentazione ortogonale. Il separatore è composto da una doppia pinza a comando pneumatico per il trattamento in doppia pista dei prodotti

SEPARATORE A PINZA DIAGONALE
SEPARATORE A PINZA DIAGONALE

Particolarmente indicato quando si ha le necessità di non arrestare mai il nastro di alimentazione. Il separatore è composto da una pinza a comando pneumatico e la traslazione diagonale è controllata tramite motorizzazione brushless.

Separatore a pinza con impilatore
Separatore a pinza con impilatore

Questo dispositivo a pinza controllata tramite motorizzazione brushless consente di separare e in seguito di impilare su più strati gruppi di prodotto provenienti da un nastro di alimentazione in linea, la soluzione è indicata per astucci

BOBINE FILM
BOBINE FILM

Diverse soluzioni di posizionamento delle bobine sono disponibili, particolarmente curato è l’aspetto ergonomico. Un miglior accesso per le operazioni di cambio formato e la saldatura della bobina consentono un’ottima interazione operatore-macchina

overview

La gamma della serie di fardellatrici automatiche e incartonatrici wrap around TCS rappresenta l’insieme delle soluzioni per la produzione di fardellatrici e incartonatrici di media velocità nel confezionamento di fine linea.

PRASMATIC TCS 310 COMBI

Option & schede prodotto

Pick and place

Questo dispositivo consente di separare prodotti provenienti da un nastro di alimentazione ortogonale o in linea. È particolarmente indicato per prodotti di forma irregolare e instabile in special modo flaconi di salsa o detergenti. Il separatore è composto da un gruppo di selezione del prodotto e da una pinza a presa multipla per il prelievo e l’inserimento dei prodotti separati in macchina. La pinza è comandata pneumaticamente e la movimentazione su guida lineare è controllata tramite motorizzazione brushless. La stessa soluzione può essere applicata ad alimentazione in linea sfruttando il principio del passo del pellegrino.

Pick and place

GRUPPO FILM ESTRAIBILE

Il sistema permette di accedere al gruppo film in modo agevole, consentendo un lavoro di manutenzione celere ed efficace. Questa applicazione risulta particolarmente indicata per i settori dei prodotti liquidi, quali il dairy e il beverage, il cui imballaggio primario può rompersi, compromettendo la pulizia del film

GRUPPO FILM ESTRAIBILE

CAMBIO BOBINA AUTOMATICO

Il sistema permette di effettuare la saldatura e il taglio del film in modalità completamente automatica senza l’intervento dell’operatore, questa opzione consente di non arrestare la svolgitura del film e il ciclo produttivo. La predisposizione della bobina avviene da parte dell’operatore con semplici operazioni manuali.

CAMBIO BOBINA AUTOMATICO

T-PAD

Al fine di proteggere i brick gable top Prasmatic propone l’inserimento nella confezione realizzata con film termoretraibile di una falda verticale di cartone, piegata all’estremità a forma di triangolo. Il TPAD è il dispositivo che consente la formazione senza l’utilizzo di colla e l’inserimento di questa falda tra due file di brick. Il dispositivo è normalmente abbinato ad un separatore ortogonale.

T-PAD

GRUPPO ACCOMPAGNAMENTO PRODOTTO

Particolarmente indicato per prodotti di forma irregolare con scarsa stabilità questo dispositivo ha la funzione di garantire un corretto e preciso accoppiamento del prodotto al fustellato. Il gruppo controllato tramite motorizzazione brushless può essere utilizzato anche per il trasferimento del prodotto dalla macchina al tunnel di retrazione.

GRUPPO ACCOMPAGNAMENTO PRODOTTO

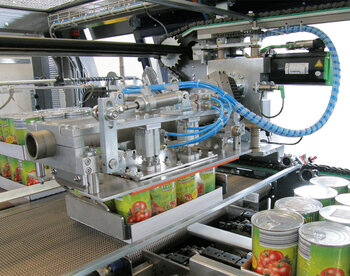

IMPILATORI

La funzione del gruppo impilatore è di sovrapporre due o più strati di prodotto, il gruppo può essere configurato con diversi allestimenti in base alla tipologia di prodotto o alla soluzione d’imballo. Grazie alle sue ridotte dimensione e al suo cinematismo, può essere installato senza nessuna estensione dell’ingombro della macchina base

IMPILATORI

EASY FILM

Il gruppo bobine esterno, per un miglior accesso per le operazioni di cambio formato, e la saldatura della bobina consentono un’ottima interazione operatore-macchina. Con l’opzione bobine esterne è disponibile il cambio bobine in automatico.

EASY FILM

Caratteristiche tecniche standard
